En el transporte de materiales a granel, una distribución inadecuada de la carga sobre la banda puede desencadenar problemas críticos: deformaciones, sobreesfuerzo en los rodillos, derrames frecuentes y desgaste acelerado. En este escenario, las estaciones en artesa desempeñan un rol decisivo. Su diseño, incluyendo ángulo, rodillería, articulación y transición, determina la forma del canal de carga, influye en la estabilidad del material y en el comportamiento dinámico de la banda durante la operación.
Por eso, abordar la articulación y configuración de las artesas no es una cuestión de geometría aislada, sino de ingeniería aplicada. Factores como el tipo de material, granulometría, rigidez de la banda, velocidad y entorno operativo deben combinarse con parámetros técnicos como el ángulo de inclinación, el espaciamiento entre estaciones, la longitud de transición y el tipo de sellado en la zona de carga. Una artesa bien especificada no solo prolonga la vida útil del sistema, sino que mejora la eficiencia operativa y reduce el costo total de propiedad (TCO) en industrias como minería, agregados, cemento o puertos de carga mineral.

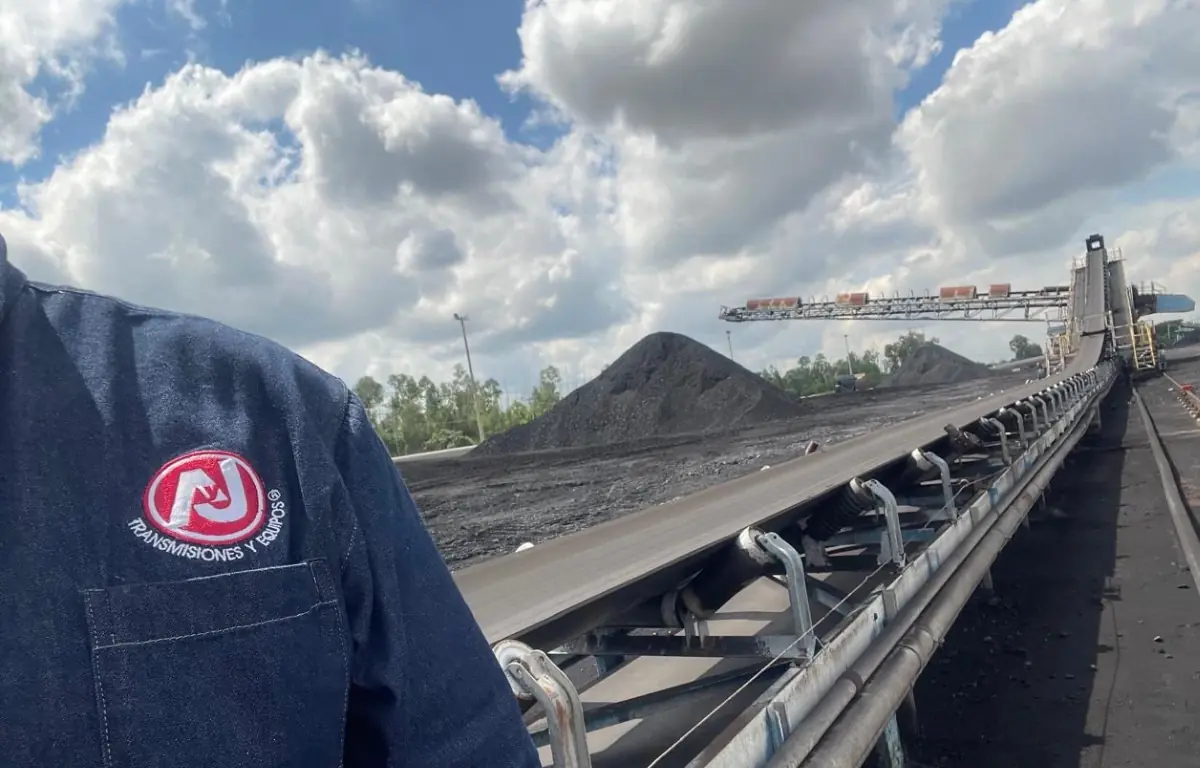

¿Cómo las artesas afectan la distribución de carga en la banda?
El diseño de una artesa no solo define la forma en que la banda transporta el material, también determina la manera en que esa carga se reparte entre los rodillos. Cuando una artesa no está correctamente dimensionada o articulada, la carga puede concentrarse en el rodillo central, generando esfuerzos excesivos, deformaciones locales, pliegues en la banda y fallas prematuras. Por esta razón, es importante saber qué ángulo de artesa elegir según el material a granel, ya que una artesa bien configurada distribuye el peso de manera equilibrada entre los tres rodillos, mejora la estabilidad del canal de carga y permite una mayor capacidad útil sin comprometer la integridad del sistema.
Esta distribución uniforme es clave para mantener el centro de gravedad del material alineado con el eje de la banda, evitar sobrecargas laterales y facilitar la corrección de desvíos. Además, al disminuir los esfuerzos puntuales, se reducen los riesgos de flexión excesiva, pérdida de tensión y desgaste acelerado en los bordes de la banda, lo que se traduce en menor mantenimiento y mayor disponibilidad operativa. Las artesas bien diseñadas permiten aprovechar al máximo el ancho de banda disponible, manteniendo una geometría de carga estable incluso con materiales de alta granulometría o difícil manejo.
-
Canalizan el material hacia el centro de la banda, mejorando la estabilidad durante el transporte.
-
Distribuyen la carga entre rodillos para evitar concentraciones excesivas de peso.
-
Favorecen el funcionamiento de sistemas autocentrantes y reductores de derrames.
Relación entre ángulo de artesa, capacidad útil y estabilidad del material
-
Ángulo de artesa y volumen transportado
A mayor ángulo de artesa, mayor es la sección transversal efectiva de carga, lo que incrementa la capacidad útil de transporte sin necesidad de aumentar la velocidad de la banda. Esta relación debe evaluarse cuidadosamente para evitar sobrellenado y pérdida de control del material.
-
Estabilidad del material durante el desplazamiento
El ángulo correcto permite que el material se mantenga confinado dentro del perfil de la banda, reduciendo desplazamientos laterales, rebotes y pérdidas por derrame, especialmente en materiales de granulometría irregular o con baja cohesión.
-
Distribución de esfuerzos sobre los rodillos
Un ángulo de artesa bien seleccionado reparte la carga entre rodillo central y laterales, evitando que el peso recaiga de forma desproporcionada sobre un solo punto, lo que protege tanto la estructura de la artesa como la banda.
-
Compatibilidad con velocidad y características del material
Materiales finos, húmedos o con tendencia a compactarse requieren ángulos distintos a los de materiales secos y angulares. Ajustar este parámetro es clave para aprender cómo asegurar una distribución de material uniforme en bandas transportadoras sin incrementar el consumo energético.
Aprenda más sobre: ¿Cuál es la función de las camas de impacto?
Articulación de artesas y criterios de diseño para una carga uniforme
Una artesa no se limita a ser una estructura fija que sostiene rodillos: su articulación define cómo la banda se adapta a las condiciones de carga, velocidad y tipo de material transportado. Un diseño mal articulado puede provocar deformaciones en la banda, desalienación progresiva y pérdida de eficiencia en el traslado de materiales. En cambio, una articulación correctamente configurada en cuanto a ángulo, número de estaciones por tramo, espaciamiento entre soportes y diámetro de los rodillos, asegura que la carga se reparta de forma equilibrada, sin sobrecargar el rodillo central ni deformar los bordes.
Desde la ingeniería aplicada, se considera fundamental que las estaciones articuladas trabajen en armonía con la rigidez de la banda, su tensión y el caudal de material proyectado. De esta forma, se logra conservar la geometría óptima de transporte sin forzar componentes críticos, evitando vibraciones o hundimientos prematuros. Estas decisiones de diseño deben estar guiadas por criterios normativos como DIN 22101 o CEMA, según la industria y el tipo de producto manipulado, especialmente en sectores como agregados, cemento o puertos de carga pesada.
1. Selección del ángulo de artesa según material, granulometría y entorno
-
Materiales livianos o finos requieren ángulos menores (20°–35°)
Esto evita que el material se desborde o se desplace de forma irregular durante la operación, manteniendo un canal de carga controlado y preciso.
-
Minerales pesados, gruesos o abrasivos demandan ángulos mayores (35°–45°)
Un ángulo pronunciado genera un canal más profundo, ideal para estabilizar grandes volúmenes y reducir rebotes.
-
Ambientes con alta humedad o adherencia
Necesitan diseños que minimicen acumulaciones y faciliten la limpieza, combinando ángulos eficaces con sistemas de drenaje o rodillos autolimpiantes.
-
Cuando la velocidad de banda es alta (>3 m/s)
Es preferible un ángulo que combine capacidad con estabilidad, para evitar desbordamientos o pérdida de control del material a lo largo del tramo.
Descubra las: Soluciones PPI para el transporte de materiales: poleas, rodillos y artesas
2. Articulación, espaciamiento y diámetro de rodillos para equilibrar esfuerzos
-
Espaciamiento entre estaciones de artesa
Un espaciamiento adecuado evita deflexiones entre soportes y mantiene la banda en contacto constante con los rodillos.
-
Diámetro del rodillo según peso y granulometría
Rodillos para banda transportadora de mayor diámetro se recomiendan para materiales densos y abrasivos, ya que ofrecen mayor superficie de soporte, menor deformación y mejor disipación de energía en el punto de contacto.
-
Distribución del peso en los rodillos laterales y central
Un diseño balanceado evita la sobrecarga del rodillo central, uno de los puntos más afectados por el impacto del material y ayuda a preservar la forma de la banda a lo largo del tiempo.
-
Articulación gradual en zonas de transición
Incorporar estaciones intermedias con variaciones mínimas en el ángulo permite que la banda adopte su forma en artesa de forma progresiva, minimizando esfuerzos de flexión o torsión que puedan dañar su estructura interna.
Transiciones y compatibilidad banda–artesa según criterios de ingeniería
El diseño de las transiciones entre zonas planas y secciones en artesa es una de las variables más críticas para asegurar la integridad estructural de la banda transportadora. Si no se realiza correctamente, estas áreas pueden convertirse en puntos de falla por flexión excesiva, pérdida de alineación o cargas mal distribuidas. Alinearse con normas como DIN y CEMA permite definir longitudes mínimas de transición según el ángulo de artesa, rigidez de la banda y su tensión de operación.
Asimismo, la selección de estaciones específicas, ya sean articuladas, autocentrantes o de impacto, debe hacerse según la naturaleza del material, condiciones de carga y entorno industrial.
1. Longitud de transición y rigidez de la banda con base en normas DIN/CEMA
Una transición adecuada evita tensiones no deseadas en la estructura de la banda:
-
La longitud de transición debe ajustarse al ángulo de artesa elegido. Según DIN 22101 y CEMA, ángulos de 35° o más requieren tramos más largos para evitar flexión excesiva que pueda deformar los bordes de la banda.
-
La rigidez transversal de la banda determina cómo se adapta a la artesa. Bandas con estructuras muy rígidas necesitan transiciones más suaves para evitar que floten sobre los rodillos o se doblen de forma no uniforme.
-
El punto de carga no debe ubicarse en zonas de transición. Para garantizar estabilidad, la carga debe caer sobre un tramo completamente formado en artesa, no mientras la banda está en proceso de curvatura.
-
Las bandas de tela versus las de cable de acero requieren longitudes diferentes. Las de tela permiten radios de transición más cortos, mientras que las de acero necesitan recorridos más largos para conservar su integridad estructural.
Conozca nuestros: Equipos transportadores: expertos en diseño y fabricación
2. ¿Cuándo usar artesas articuladas, estaciones de impacto y autocentrantes?
Cada diseño de artesa cumple una función específica dentro del sistema, y su correcta selección mejora la eficiencia operativa:
-
Las artesas articuladas se emplean cuando hay cambios de ángulo frecuentes o variaciones en el tipo de material, permitiendo una adaptación flexible sin comprometer la estabilidad del sistema.
-

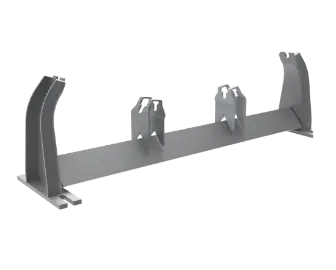

Las estaciones de impacto son indispensables en la zona de carga, especialmente cuando el material cae desde alturas considerables, ya que absorben energía, reducen el daño a la banda y alargan la vida útil de los rodillos.
-

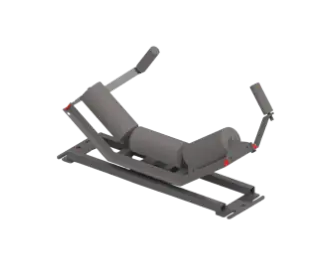

Las estaciones autocentrantes corrigen desviaciones laterales de la banda causadas por cargas desiguales o desgaste, ayudando a mantener la trayectoria correcta sin intervención manual constante.
-
En sistemas expuestos a humedad o materiales pegajosos, estas estaciones deben fabricarse con acabados anticorrosivos y diseños abiertos, para garantizar limpieza, estabilidad y bajo mantenimiento.
Zona de carga, sellado y camas de impacto para proteger la artesa
La zona de carga es uno de los puntos más exigentes del sistema transportador, pues concentra las mayores fuerzas, impactos y riesgos de derrame. Un diseño adecuado de esta sección, acompañado por elementos de protección, extiende la vida útil de la banda y las artesas, disminuye el mantenimiento y mejora la seguridad operativa. La implementación de componentes como faldones, camas de impacto y guías laterales es una medida clave para contener el material, amortiguar la caída y mantener una trayectoria estable.
1. Faldones, camas de impacto y guías laterales para controlar derrames y desgaste
-
Faldones de sellado de alta resistencia: evitan que el material fino se escape por los laterales en la zona de carga, reduciendo pérdidas y acumulación de residuos bajo la banda.
-
Camas de impacto modulares o continuas: absorben y distribuyen la energía del material al caer, protegiendo la banda y evitando la deformación de los rodillos de impacto.
-
Guías laterales metálicas o en polímero de bajo desgaste: estabilizan la carga y reducen la dispersión del material a lo largo del trayecto inicial del transportador, minimizando el riesgo de desalineación.
Buenas prácticas de operación y mantenimiento de artesas en campo
El rendimiento de las artesas no depende únicamente de su diseño, sino también de cómo se instalan, operan y mantienen en campo. Una supervisión técnica continua y ajustes periódicos permiten prevenir fallos por fatiga estructural, desalineación o acumulación de material. Estas prácticas, además de prolongar la vida útil de los componentes, contribuyen directamente a una operación más limpia, segura y eficiente.
-
Inspeccionar periódicamente la alineación de las estaciones, especialmente en tramos con carga variable.
-
Revisar el estado de los rodillos, su libre rotación y posibles signos de desgaste o deformación.
-
Limpiar con frecuencia los soportes y bastidores para evitar obstrucciones que afecten la geometría del sistema.
Soluciones de artesas para bandas transportadoras de AyJ Transmisiones
En AyJ Transmisiones contamos con un portafolio técnico especializado en artesas para bandas transportadoras industriales, diseñado para maximizar el rendimiento de sistemas en minería, puertos, cementeras y plantas de agregados. Nuestras soluciones se ajustan a las necesidades reales del terreno, el tipo de carga y los parámetros de operación.
-
Opciones articuladas, autocentrantes e impacto, según zona crítica y comportamiento de carga.
-
Asesoría técnica para seleccionar, instalar y mantener artesas que garanticen estabilidad, eficiencia y menor desgaste.
Optimizar la distribución de carga en bandas transportadoras industriales exige entender a fondo el papel de las artesas como elemento estructural y dinámico. Su correcta articulación y diseño no solo protegen la banda y extienden su vida útil, sino que también evitan derrames, sobrecargas en el rodillo central y consumos energéticos innecesarios. Cada decisión técnica, desde el ángulo de inclinación hasta la transición y el diámetro de rodillos, impacta directamente en el desempeño y disponibilidad del sistema.
Por eso, integrar artesas compatibles con la banda, el material transportado y las condiciones reales del entorno es clave para asegurar eficiencia operativa y menores costos totales de propiedad. Con el acompañamiento técnico de AyJ Transmisiones, es posible diseñar soluciones de rodillería que se adapten a cada industria con respaldo normativo y experiencia comprobada en campo.
